Podział środowiska Proxmox na wiele sieci
Podział środowiska Proxmox na wiele sieci może przynieść kilka korzyści, w tym:
Większe bezpieczeństwo: Dzięki segregacji różnych rodzajów usług lub systemów w osobne sieci można skuteczniej izolować i kontrolować ruch sieciowy. Pomaga to ograniczyć ryzyko nieautoryzowanego dostępu lub potencjalnych ataków. Można na przykład oddzielić ruch związany z zarządzaniem od ruchu produkcyjnego lub utworzyć oddzielne sieci dla różnych środowisk klientów w środowisku hostingowym.
Optymalizacja wydajności: Podział na wiele sieci umożliwia wydajniejszą alokację zasobów sieciowych. Dedykując określone segmenty sieci do różnych celów, możesz ustalać priorytety i optymalizować ruch sieciowy w oparciu o specyficzne potrzeby każdego segmentu. Może to skutkować lepszą wydajnością krytycznych usług lub aplikacji.
Izolacja ruchu: Rozdzielenie sieci pomaga odizolować ruch sieciowy, zmniejszając prawdopodobieństwo przeciążenia lub zakłóceń między różnymi usługami lub systemami. Może to być szczególnie przydatne w przypadku aplikacji lub usług wymagających dużej przepustowości, które wymagają niezawodnej i stałej wydajności sieci.
Zgodność i wymagania prawne: W niektórych branżach lub środowiskach mogą obowiązywać określone wymagania dotyczące zgodności lub przepisów, które nakazują segregację sieci. Dzieląc swoje środowisko Proxmox na wiele sieci, możesz spełnić te wymagania i zapewnić integralność danych i prywatność.
Łatwość zarządzania: Zarządzanie dużą siecią może być złożone i trudne. Podział na wiele sieci umożliwia podzielenie sieci na mniejsze, łatwiejsze w zarządzaniu segmenty, co ułatwia monitorowanie i rozwiązywanie problemów związanych z siecią.
Skalowalność: dzieląc sieć na oddzielne segmenty, możesz niezależnie skalować każdy segment w oparciu o jego specyficzne potrzeby. Zapewnia to elastyczność w dostosowywaniu się do przyszłego wzrostu lub zmian wymagań sieciowych bez wpływu na całą infrastrukturę.
Ważne jest, aby dokładnie zaplanować segmentację sieci, biorąc pod uwagę takie czynniki, jak bezpieczeństwo, wydajność i łatwość zarządzania, aby upewnić się, że jest ona zgodna z wymaganiami i celami organizacji.
Adresy prywatne sieci
W ramach każdej klasy sieci istnieją wyznaczone adresy IP, które są zarezerwowane wyłącznie do użytku prywatnego/wewnętrznego. Ten adres IP nie może być używany na urządzeniach z dostępem do Internetu, ponieważ nie są one rutowalne. Na przykład serwery WWW i serwery FTP muszą używać nieprywatnych adresów IP. Jednak w ramach sieci domowej lub firmowej do urządzeń (takich jak stacje robocze, drukarki i serwery plików) są przypisywane prywatne adresy IP.
- Zakres prywatny klasy A: od 10.0.0.0 do 10.255.255.255 – 126 możliwych sieci – 16 777 214 możliwych hostów na sieć
- Zakres prywatny klasy B: od 172.16.0.0 do 172.31.255.255 – 16 382 możliwych sieci – 65 534 możliwych hostów na sieć
- Zakres prywatny klasy C: od 192.168.0.0 do 192.168.255.255 – 2 097 150 możliwych sieci – 254 możliwych hostów na sieć
Przydatne adresy
https://www.meridianoutpost.com/resources/articles/IP-classes.php
https://www.site24x7.com/tools/ipv4-subnetcalculator.html
https://www.davidc.net/sites/default/subnets/subnets.html?network=10.10.10.0&mask=24&division=1.0

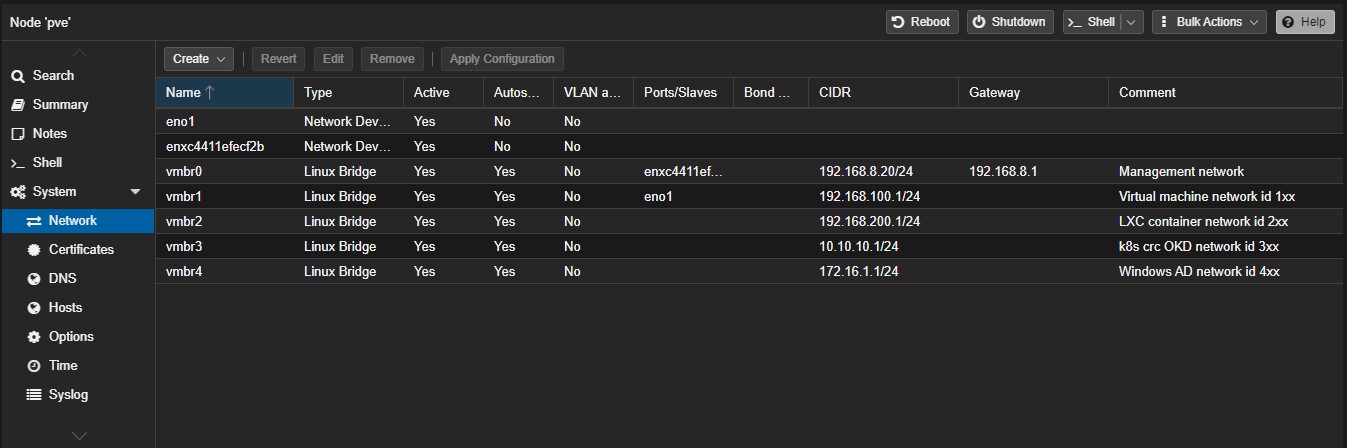

Konfiguracja sieci w Proxmox
Sieć w moim serwerze Proxmox podzielona jest na segmenty:
- 192.168.8.0/24 to sieć domowa a 192.168.8.20 to adres mostka vmbr0 z podpiętym fizycznym interfejsem sieciowym w postaci karty sieciowej USB 1 Gbit/s służącym do zarządzania serwerem Proxmox przez konsolę SSH i konsolę GUI
- 192.168.100.0/24 to sieć maszyn wirtualnych podpiętych przez mostek vmbr1 do fizycznej karty sieciowej eno1 1 Gbit/s
- 192.168.200.0/24 to sieć dla kontenetów LXC podpięta do mostka vmbr2
- 10.10.10.1/24 to sieć dla klastra K8sm, OKD oraz CRC podpięta do mostka vmbr3
- 172.16.1.1/24 to sieć dla maszyn wirtualnych związanych ze środowiskiem Windows AD podpięta do mostka vmbr4
nano /etc/network/interfaces
source /etc/network/interfaces.d/*
auto lo
iface lo inet loopback
iface eno1 inet manual
iface enxc4411efecf2b inet manual
auto vmbr0
iface vmbr0 inet static
address 192.168.8.20/24
gateway 192.168.8.1
bridge-ports enxc4411efecf2b
bridge-stp off
bridge-fd 0
#Management network
auto vmbr1
iface vmbr1 inet static
address 192.168.100.1/24
bridge-ports eno1
bridge-stp off
bridge-fd 0
post-up echo 1 > /proc/sys/net/ipv4/ip_forward
post-up iptables -t nat -A POSTROUTING -s '192.168.100.0/24' -o vmbr0 -j MASQUERADE
post-down iptables -t nat -D POSTROUTING -s '192.168.100.0/24' -o vmbr0 -j MASQUERADE
#Virtual machine network id 1xx
auto vmbr2
iface vmbr2 inet static
address 192.168.200.1/24
bridge-ports none
bridge-stp off
bridge-fd 0
post-up iptables -t nat -A POSTROUTING -s '192.168.200.0/24' -o vmbr0 -j MASQUERADE
post-down iptables -t nat -D POSTROUTING -s '192.168.200.0/24' -o vmbr0 -j MASQUERADE
#LXC container network id 2xx
auto vmbr3
iface vmbr3 inet static
address 10.10.10.1/24
bridge-ports none
bridge-stp off
bridge-fd 0
post-up iptables -t nat -A POSTROUTING -s '10.10.10.0/24' -o vmbr0 -j MASQUERADE
post-down iptables -t nat -D POSTROUTING -s '10.10.10.0/24' -o vmbr0 -j MASQUERADE
#k8s crc OKD network id 3xx
auto vmbr4
iface vmbr4 inet static
address 172.16.1.1/24
bridge-ports none
bridge-stp off
bridge-fd 0
post-up iptables -t nat -A POSTROUTING -s '172.16.1.0/24' -o vmbr0 -j MASQUERADE
post-down iptables -t nat -D POSTROUTING -s '172.16.1.0/24' -o vmbr0 -j MASQUERADE
#Windows AD network id 4xx
service networking restart
Przygotowanie routera do obsługi nowych sieci
Aby można było dowolnie komunikować się pomiędzy sieciami Proxmox oraz siecią domową 192.168.8.0/24 należy na routerze brzegowym podać odpowiednie trasy routingu i dodać translację adresów NAT.
Mikrotik ustawienie tras routingu
192.168.8.20 to adres interfejsu vmbr0 zarządzania Proxmox z podaną bramą domyślną 192.168.8.1
/ip route add distance=1 dst-address=10.10.10.0/24 gateway=192.168.8.20 add distance=1 dst-address=172.16.1.0/24 gateway=192.168.8.20 add distance=1 dst-address=192.168.100.0/24 gateway=192.168.8.20 add distance=1 dst-address=192.168.200.0/24 gateway=192.168.8.20
Mikrotik ustawienie translacji NAT
/ip firewall nat> add action=masquerade chain=srcnat out-interface=bridge src-address=192.168.8.0/24 src-address-list=10.10.10.0/24 add action=masquerade chain=srcnat out-interface=bridge src-address=192.168.8.0/24 src-address-list=172.16.1.0/24 add action=masquerade chain=srcnat out-interface=bridge src-address=192.168.8.0/24 src-address-list=192.168.100.0/24 add action=masquerade chain=srcnat out-interface=bridge src-address=192.168.8.0/24 src-address-list=192.168.200.0/24
Przygotowanie serwera DHCP w oparciu o dnsmasq na potrzeby nowej sieci

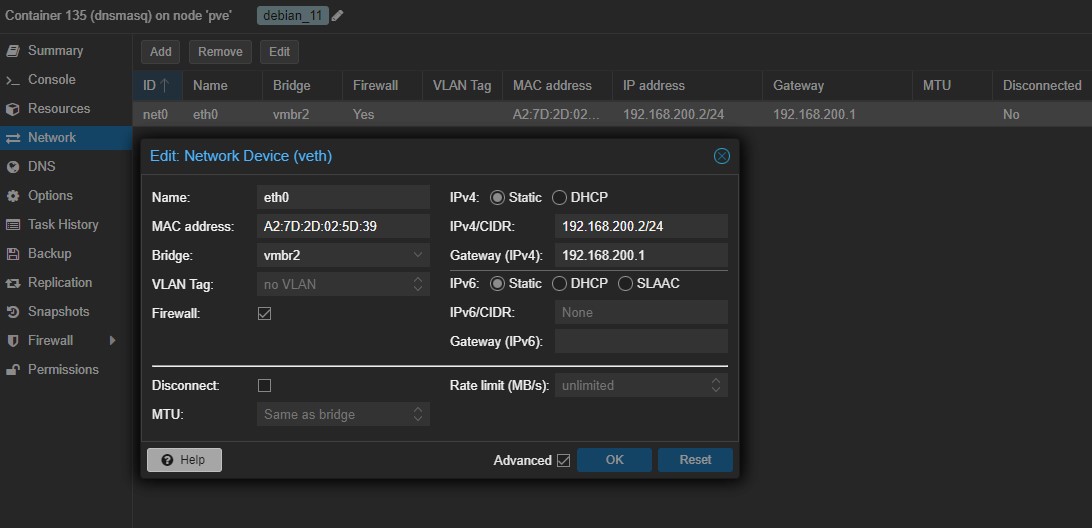

Tworzymy na szybko kontener LXC 1 vCPU / 256 MB RAM / 2 GB HDD np. w oparciu o szablon debian-11-standard_11.6-1 z następującymi ustawieniami sieciowymi
- Bridge to mostek vmbr2 Proxmox dla sieci 192.168.200.0/24
- IPv4 (static) 192.168.200.2/24
- Gateway 192.168.200.1
Instalacja i konfiguracja dnsmasq
Po uruchomieniu kontenera instalujemy i konfigurujemy dnsmasq, który posłuży nam za serwer DHCP dla wybranej sieci
apt-get install dnsmasq systemctl stop systemd-resolved systemctl disable systemd-resolved nano /etc/dnsmasq.d/vnet domain-needed bogus-priv domain=netapps.local dhcp-range=192.168.200.15,192.168.200.254,48h dhcp-option=option:dns-server,192.168.8.1 # static ip dhcp-host=6a:b8:70:47:23:62,lab-01,192.168.200.50 sudo systemctl start dnsmasq sudo systemctl enable dnsmasq
